Neuer Zählerschrank in NRW für 5 kWp Photovoltaik und GoodWe ESA mit 5 kWh Speicher
Neuer Zählerschrank für 5 kWp Photovoltaik, der alte bleibt als Unterverteilung. Dazu GoodWe ESA mit 5 kWh und Wallbox-Zuleitung. Fotos und Video ansehen.
- Zählerschrank und Verteilung
- neu, Altschrank als Unterverteilung
- Photovoltaik auf dem Dach
- 5 kWp
- Wechselrichter mit Batterie
- GoodWe ESA, 5 kWh
- Wallbox in der Garage
- Zuleitung vorbereitet
Warum vor der Photovoltaik zuerst der Zählerschrank an der Reihe war
Bei diesem Wohnhaus kamen drei Wünsche zusammen. Der Kunde wollte seinen Zählerschrank modernisieren lassen, eine Photovoltaikanlage mit Speicher bekommen und die Garage so vorbereiten, dass dort später eine Wallbox hängen kann.
Photovoltaik und Speicher verlangen dem Zählerschrank einiges ab. Ihre Absicherung braucht Platz, der Zählerplatz muss den heutigen Vorgaben des Netzbetreibers entsprechen, und die Stromkreise gehören sauber voneinander getrennt. Im alten Schrank wäre das nur mit Gedränge gegangen. Wir haben deshalb einen neuen gesetzt.
Zählerschrank neu aufgebaut, der Altschrank versorgt als Unterverteilung weiter

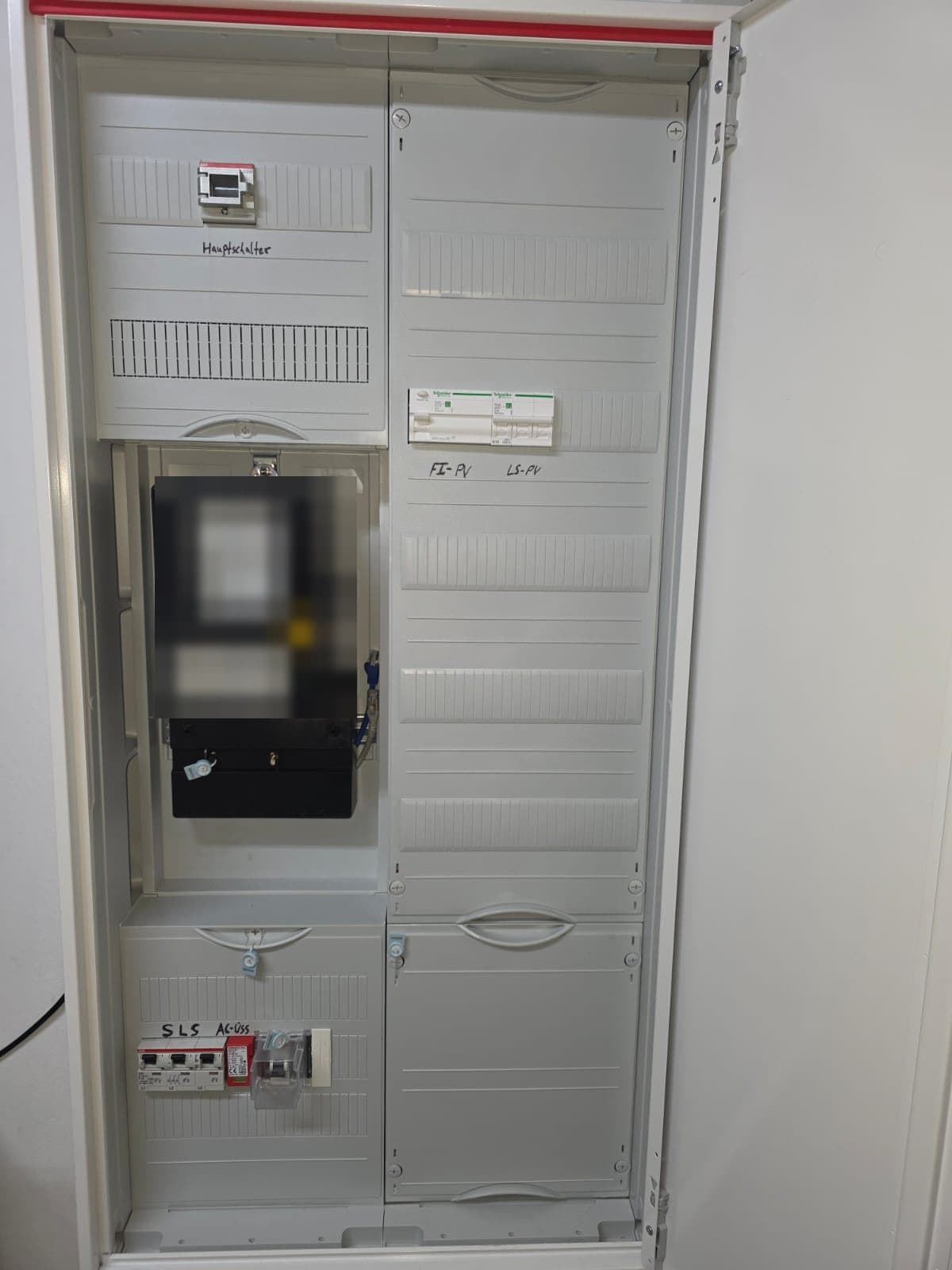

Im Hausanschlussraum hängt jetzt der neue Zählerschrank. Er enthält den Hauptschalter und den Zählerplatz. Die Photovoltaikanlage hat darin ihre eigene Absicherung bekommen, bestehend aus FI-Schutzschalter und Leitungsschutzschalter. Jedes Feld ist beschriftet. Wer den Schrank öffnet, erkennt sofort, welche Sicherung für die PV-Anlage zuständig ist.
Den bisherigen Schrank haben wir an der Wand gelassen. Er arbeitet als Unterverteilung und speist die Stromkreise, die es im Haus schon gab. Ein Stromkreisverzeichnis im Schrank zeigt, welche Sicherung wohin gehört. Dieser Weg braucht weniger Material und weniger Arbeitszeit, und die vorhandene Hausinstallation konnte bleiben, wie sie war. Wie wir beim Zählerschrank-Tausch vorgehen und wie der Festpreis zustande kommt, erklärt die Leistungsseite.
5 kWp vom Dach und ein GoodWe ESA als Wechselrichter und Speicher zugleich
Die Photovoltaikanlage dieses Hauses leistet 5 Kilowatt Peak. Das ist für ein Wohngebäude eine überschaubare Größe. Vom Dach führt ihr Anschluss direkt in den neuen Zählerschrank.
Den Solarstrom verarbeitet ein GoodWe ESA. In seinem Gehäuse sitzen der Hybridwechselrichter und eine Batterie mit 5 Kilowattstunden. Das Gerät steht auf dem Boden neben dem Zählerschrank, eine eigene Wandmontage für den Wechselrichter entfällt. Wächst der Bedarf, lassen sich weitere Speichermodule ergänzen. Was die Anlage tagsüber erzeugt, steht dem Haushalt so auch abends zur Verfügung.
Die Wallbox kommt später, ihre Leitung führt jetzt schon in die Garage
Eine Wallbox braucht der Kunde im Moment nicht. In einigen Jahren kann das anders aussehen. Die Zuleitung dafür haben wir deshalb gleich mit verlegt, sie führt vom neuen Schrank bis in die Garage.

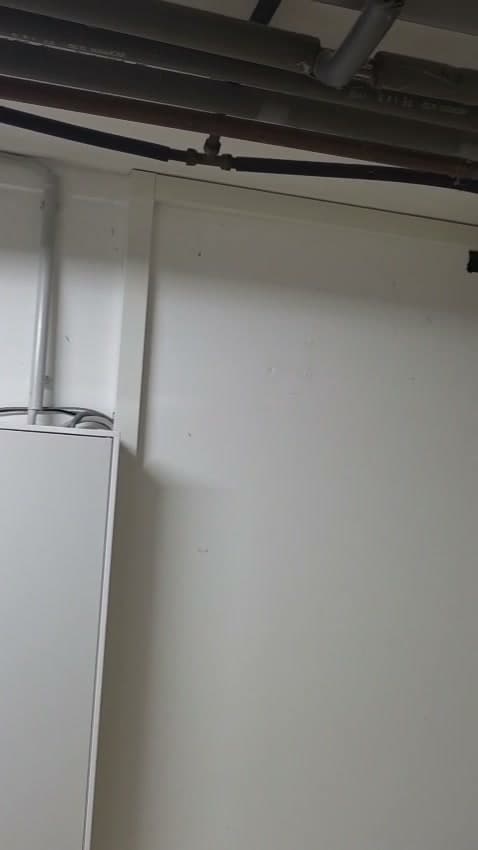

Kommt später ein Elektroauto ins Haus, bleibt wenig zu tun: Die Wallbox wird an die Wand gesetzt, an die vorhandene Leitung geklemmt und dem Netzbetreiber gemeldet. Aufgestemmte Wände, neue Kabelwege und Baustaub fallen dann weg. Wo die Leitungen verlaufen, zeigt unser Elektromeister im Video bei einem Gang durch den Hausanschlussraum.
Elektromeister erklärt den umgebauten Hausanschlussraum
Unser Elektromeister zeigt den neuen Zählerschrank, die Unterverteilung, den GoodWe ESA und den Leitungsweg für die Wallbox.
Was der Kunde jetzt im Haus hat
Begonnen hat das Projekt mit dem Zählerschrank. Am Ende haben wir Schrank, Photovoltaik, Speicher und die Vorbereitung der Wallbox in einem Zug erledigt, alles mit unserem eigenen Team.
- Ein Zählerschrank nach heutigem Stand, in dem die Absicherung der PV-Anlage beschriftet ist
- Der Altschrank läuft als Unterverteilung weiter, an der Hausinstallation musste nichts neu verlegt werden
- 5 kWp Photovoltaik und 5 kWh Batterie liefern eigenen Strom bis in den Abend
- Die Leitung für die Wallbox endet in der Garage, das Nachrüsten geht später ohne Stemmarbeiten
- Unser eigenes Team hat alles montiert, angeschlossen und die Anlage beim Netzbetreiber angemeldet
Wann Zählerschrank und Photovoltaik in einen Auftrag gehören
Wer beides zusammen erledigen lässt, vermeidet eine zweite Baustelle und doppelte Wege. Das gilt vor allem in diesen Situationen.
- Sie planen Photovoltaik, einen Speicher oder eine Wallbox, und Ihr Zählerschrank hat schon einige Jahre hinter sich
- Erneuert werden soll nur, was nötig ist, die vorhandene Hausinstallation soll bleiben
- Sie haben wenig Platz und wünschen sich Wechselrichter und Batterie in einem Gehäuse
- Die Wallbox kommt erst in einigen Jahren, eine weitere Baustelle im Haus möchten Sie dann vermeiden
